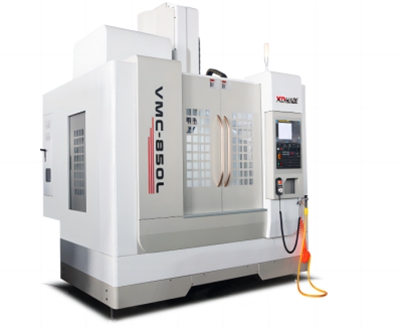

XD-V856（三軸線軌）高速立式加工中心 (新代22MA) 技術協議
一、配置
|
V-856高速立式加工中心 配置清單 |
|||
|
名稱 |
產地 |
品牌 |
規格 |
|
控制器 |
臺灣 |
新代 |
22MA |
|
主軸電機 |
臺灣 |
新代 |
7.5KW/8000 RPM |
|
進給電機 |
臺灣 |
新代 |
3/3/3 |
|
刀庫 |
大陸 |
岡田/宥縉 |
圓盤式24把 |
|
打刀系統 |
臺灣 |
豪澄 |
6-8KGS |
|
|
|
|
|
|
BT40 皮帶式主軸/直聯 |
日本 |
直聯式/龍馬/日野 |
BT40-Φ150-12000rpm |
|
三軸滾珠螺桿（C3級） |
臺灣 |
上銀/銀泰 |
Φ40*16 |
|
線性滑軌（滾柱 P級） |
臺灣 |
上銀/銀泰 |
MSA35/MSA45/MSA45 |
|
Z軸滾柱線軌 |
臺灣 |
上銀/銀泰 |
X軸 35線軌4滑塊 Y軸 45線軌4滑塊 Z軸 45線軌4滑塊 |
|
三軸角接觸球軸承 |
德國/日本 |
FAG/NSK |
CDMC |
|
三軸聯軸器 |
日本 |
三木 |
CDMC |
|
氣閥 |
臺灣 |
亞德客/SMC |
|
（以上基本配置如因缺貨，自動更換同級別品質產品）
二、價格:
|
總價 |
RMB： |
大寫 |
|
備注： 含增值稅 □ 不含稅□ |
|
交期 |
|
|||
|
付款方式 |
|
|||
|
其他 |
|
|||
|
主要技術參數 |
||
|
參數 |
參數值 |
|
|
行程 |
X.Y.Z軸行程 |
800*550*600 |
|
主軸鼻端至臺面 |
115-715 |
|
|
主軸中心至立柱 |
589 |
|
|
工作臺 |
工作臺尺寸 |
1000*500 |
|
工作臺最大載重 |
600 |
|
|
T型槽（槽數*槽寬*間距）(mm) |
18T*5 |
|
|
主軸 |
主軸轉速（r/min) |
12000 |
|
主軸錐度 |
BT40-Φ150 |
|
|
傳動方式 |
X軸 |
直聯 |
|
Y軸 |
直聯 |
|
|
Z軸 |
直聯 |
|
|
Z軸配重方式 |
無 |
|
|
進給速度/精度 |
快移速度(m/min) |
48/48/48 |
|
滾珠螺桿直徑/螺距 |
Φ40*16 |
|
|
三軸線軌規格（滾柱） |
MSA35/MSA45/MSA45 |
|
|
軸向定位精度(m/min) |
±0.005/300 |
|
|
重復定位精度(m/min) |
±0.003/300 |
|
|
最小移動值 |
0.0001 |
|
|
其他 |
所需氣壓（kg/cm2） |
6 |
|
電源容量(KVA) |
20 |
|
|
冷卻液容量(L) |
220 |
|
|
潤滑油容量(L) |
4L |
|
|
機器重量(T) |
4.5 |
|
|
機床尺寸（長×寬×高）（mm) |
|
|
（以上基本配置如因缺貨，自動更換同級別品質產品）
四、機械特性
1) 采用線接觸運動；具有摩擦阻力小，移動速度快，使用時間長等顯著特點。
2) 采用C3級絲桿摩擦阻力小兼具高精度、可逆性和商效率等特點。
3) 采用BT40-24T刀庫，可容納多支刀具使用，提高了機器的多樣性，減少換刀時間，能適應多種加工需求。
4) 采用大外徑主軸，保證主軸的剛性，同時減少重切時的振動，保證加工光潔度。
5) 立柱結構采用高剛性結構設計，滿足各類材質的加工剛性需求，提高加工精度。
6) 工作臺鞍座“十”字滑臺結構，XY軸呈“十”字滑臺，確保產品的形位工差精度。
五、機床工作環境
1）電源：380V±10%，50Hz±2%，三相交流，用戶須配備交流穩壓裝置。環境溫度：0°
C~40°C。 相對濕度：35~90%，無凝露。
六、技術服務要求：
1、安裝調試：賣方現場免費安裝、調試設備，并對操作人員進行簡單培訓，如操作人員無操作經驗，短時間無法進行正常生產，操作人員需到我公司進行培訓，吃住自負。
2、技術支援：賣方提供有效的技術支援，可跟根據產品的技術特性，進行加工程序優化參考。為賣方所需要加工的產品的夾具、治具在設計應用方面提供支援。
3、保修期限：機床驗收后，機床提供12個月免費保修，保修期內免費維修服務，且服務及時有效。若機床出現非機床自身質量問題引起的維修，賣方需要收取服務費。
4、服務時間承若：賣方在接到機床故障報修2個小時內做出處理。如需要到現場，24個小時內，售后服務人員到現場處理（省內）。
5、保修期滿后服務：保修期滿后，賣方可長期向買方提供全面優惠的易損維修配件。且維修配件以賣方的采購成本賣向買方提供。如需賣方到現場更換，需另收人工差旅費。
七、驗收：
1、驗收標準：安裝技術要求標準進行驗收。或者按照客戶訂單要求進行驗收。
2、在買方工廠進行安裝、調試完成進行最終驗收，按國標（GB/T8771.2-1998）和技術協定內容驗收設備幾何和位置精度并加工標準試件，雙方確認。
3、客戶可到本工廠進行機床驗收(費用由買方自行負責).
4、賣方在安裝、調試好機床身邊后，買方應在<<驗收合格>>單或者送貨單上面簽字，若有品質異議應在收到機床后七日內書面向供方提出，否則視為品質合格。
八、其他事項：
1、本協議屬合同附件之一，具有同等法律效力，自合同生效之日起同時生效。
2、執行過程中如有爭議，由雙方友好協商解決。
3、本技術協議一式二份,甲乙雙方各持一份。
