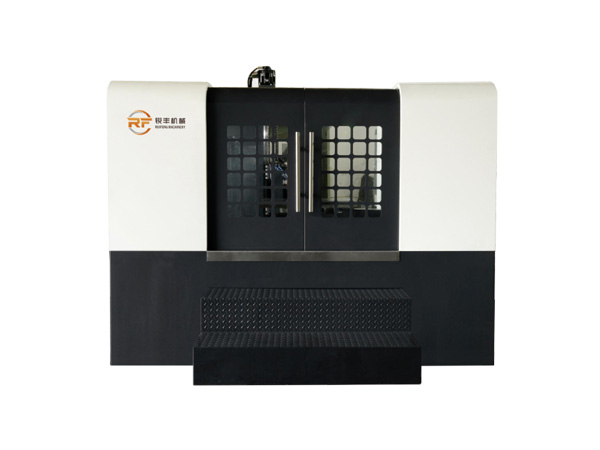

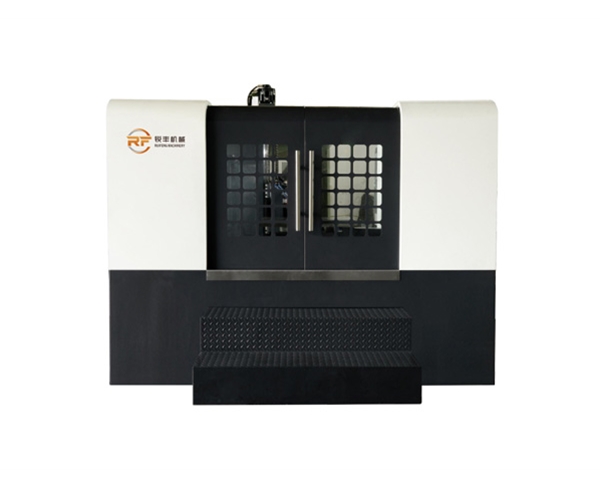

數控立臥深孔鉆 （型號：RFLW650 RFLW850)
一、 產品中心
（1）、數控立臥深孔鉆床是一種以深孔鉆削為主的專用機床。
導向座采用雙邊支撐，加工時兩邊均勻受力均勻，精度保持性好。
采用槍鉆加工，加工效率高，光潔度高。
（2）、 廣泛應用于模具、汽車、內燃機、航空航天、家電、液壓配件等行業
二、 產品詳情
...

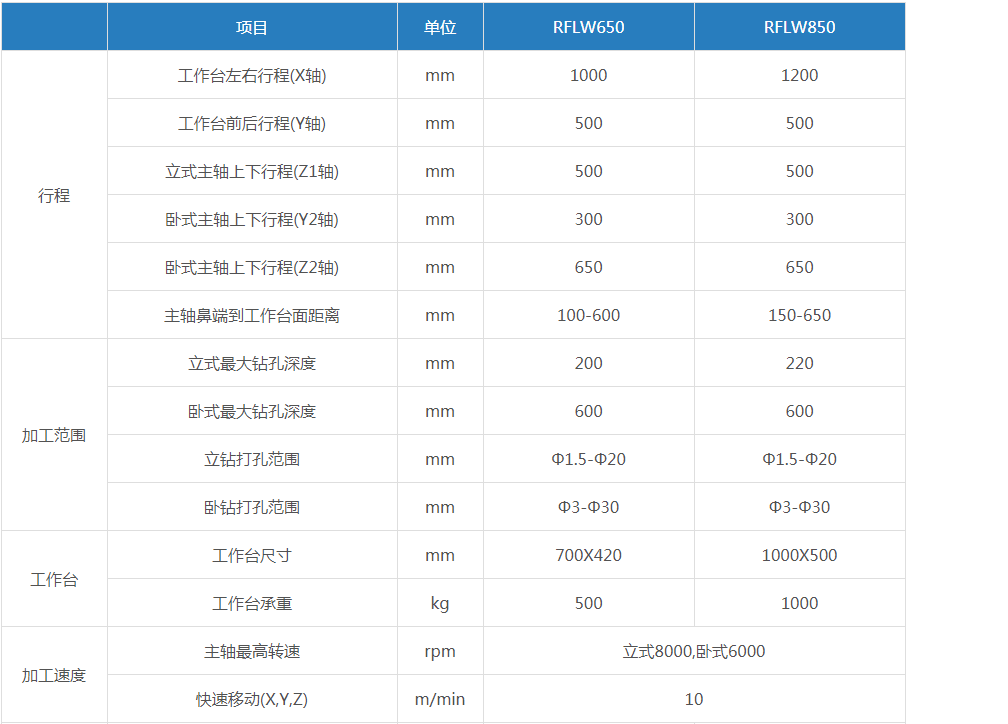

三、 技術參數
以下是OFFICE 版本的文檔（請下載使用）
| 技術參數/TECHNICALPARAMETERS | |||||
| CNCVERTICALHORIZONTAL | |||||
| DEEPHOLEDRILLINGMACHINE. 項? 單位 RFLW650 RFLW850 | |||||
| 數控?式深孔鉆 CNC VERTICAL DEEP | |||||
| 技術參數/TECHNICAL PARAMETERS | |||||
| CNCVERTICALDEEP | |||||
| 項? | 單 位 | RFLW650 | RFLW850 | ||
| ?程 | ?作臺左右?程(X軸) | mm | 1000 | 1200 | |
| ?作臺前后?程(Y軸) | mm | 500 | 500 | ||
| 主軸上下?程(Z1軸) | mm | 500 | 500 | ||
| ?作臺前后?程(Y2軸) | mm | 300 | 300 | ||
| 主軸上下?程(Z2軸) | mm | 650 | 650 | ||
| 主軸?端到?作臺?距離 | mm | 100-600 | 150-650 | ||
| 加?范圍 | ?式最?鉆孔深度Maximum vertical drilling depth | mm | 200 | 220 | |
| 臥式最?鉆孔深度Horizontal maximum drilling depth | mm | 600 | 600 | ||
| ?鉆打孔范圍 | mm | Ф1-Ф12 | Ф1.5-Ф16 | ||
| 臥鉆打孔范圍 | mm | Ф3-Ф30 | Ф3-Ф35 | ||
| 打孔范圍 | mm | Ф1-Ф12 | Ф1.5-Ф16 | ||
| ?作臺 | ?作臺尺? | mm | 700X420 | 1000X500 | |
| ?作臺承重 | kg | 500 | 600 | ||
| 加?速度 | 主軸最?轉速 | rpm | ?式8000 | 臥式10000 | |
| 快速移動(X,Y,Z) | m/min | 10 | 10 | ||
| 動?參數 | 主軸電機 | kW | 5.5 | 7.5 | |
| X/Y1軸進給電機 | kW | 1.8 | 1.8 | ||
| Z1/Y2軸進給電機 | kW | 2.8 | 2.8 | ||
| Z2軸進給電機 | kW | 1.3 | 1.3 | ||
| 機床總功率 | kW | 35 | 40 | ||
| 冷卻液 | 冷卻液最?壓? | Mpa | 10 | 10 | |
| 冷卻液流量范圍 | L/min | 0-75 | 0-75 | ||
| 冷卻液油箱容量 | L | 400 | 400 | ||
| 其他 | 主軸端錐度 | BT40/0Z25 | BT40/0Z25 | BT40/0Z25 | |
| 機床外形尺?(L×W×H) | mm | 4200×2700X2700 | 4600×2700X2700 | ||
| 機床總重量 | T | 6.5 | 6.5 | ||
| 機床控制系統 | 臺灣新代SYNTEC/發那科FANUC | ||||
| 產品特點： | |||||
| 數控?臥深孔鉆床是?種以深孔鉆削為主的專?機床。 | |||||
| CNC vertical deep hole drilling machine is a special machine tool based on deep hole drilling | |||||
| 導 向 座 采 ? 雙 邊 ? 撐，加 ? 時 兩 邊 均 勻 受 ? 均 勻，精 度 保 持 性 好 。 | |||||
| The guide seat adopts bilateral support and the two sides are evenly stressed during processing and the precision is kept good. | |||||
| 采?槍鉆加?，加?效率?，光潔度?。 | |||||
| Adopts gundrill for processing high e?ciency and high ?neness of hole | |||||
| ?泛應?于模具、汽?、內燃機、航空航天、家電、液壓配件等?業 | |||||
| Widely used in molds, automobiles, internal combustion engines,aerospace, home appliances, hydraulic parts and other industries. | |||||
