XD-2SD46車銑復合數控車床（雙主軸、雙Y軸、帶橫切、帶縱切）

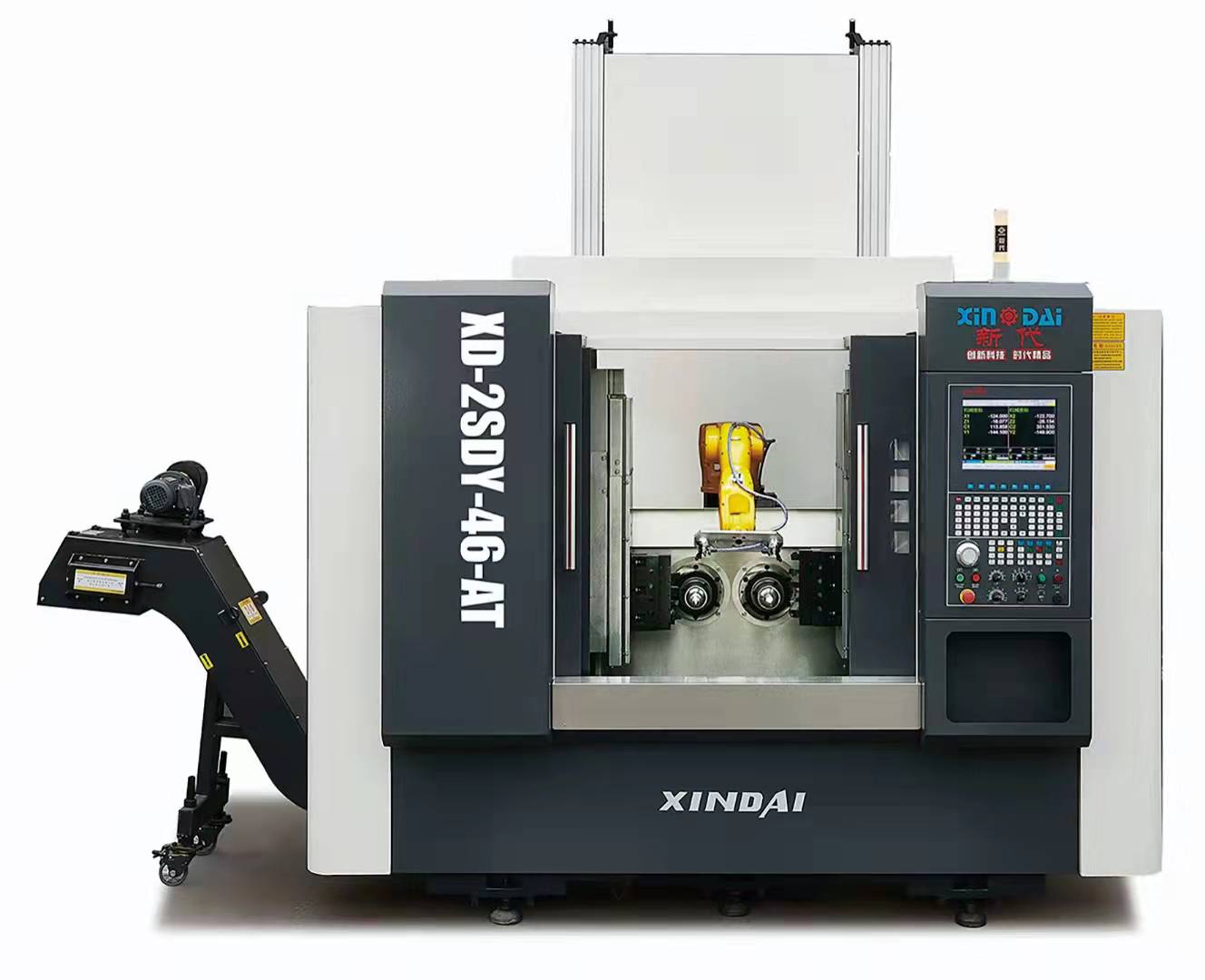

| 機型 項目 | 部件名稱及單位 | 平行雙主軸內置機器人XD-2SDY-46-AT | 錯位式對接 雙主軸XD-2SD46 | 錯位式對接 雙Y雙刀塔 XD-2SDY-46V | 雙主軸移動對抽 (Y軸可選) |
| 軸加工范圍 | 回轉直徑可達 (mm) | ¢250 | ¢250 | ¢320 | 340 |
| 切削長度可達 (mm) | 200 | 150 | 250 | 160 | |
| 切削直徑可達 (mm) | ¢100 | ¢200 | ¢300 | 中300 | |
| 主軸料通過直徑(mm） | ¢45 | ¢45 | ¢45 | 45 | |
| 第二軸加工范圍 | 回轉直徑可達 (mm) | ¢250 | ¢250 | ¢320 | 340 |
| 切削長度可達 (mm） | 200 | 150 | 150 | 160 | |
| 切削直徑可達 (mm) | ¢100 | ¢200 | ¢150 | 300 | |
| 主軸棒料通過直徑可達(mm) | ¢45 | ¢45 | 中45 | ||
| 軸行程 | X軸有效行程可達 (mm) | 230(半徑) | 870(直徑) | 195(半徑) | 930(半徑 |
| Z軸有效行程 可達 (mm） | 130 | 200 | 345 | 260 | |
| Y軸有效行程 (mm) | 行程300 | / | ±50 | 240 | |
| 快速移動速度(m/min) | 18m/min | 18m/min | 18m/min | 18m/min | |
| 第二軸行程 | X軸有效行程 (mm) | 230(半徑) | 870(直徑〕 | 225(半徑) | 930(半徑 |
| Z軸有效行 (mm) | 130 | 235 | 295 | 260 | |
| Y軸有效行程 (mm) | 行程300 | / | ±50 | 240 | |
| 快速移動速度 (m/min) | 18m/min | 18m/min | 18m/mir | 18m/min | |
| 主軸 | 主軸鼻端 | 鼻端A2-5 | 鼻端A2-5 | 鼻端A2-5 | 鼻端A2-5 |
| 高轉速 (m/mIn) | 4000 | 4000 | 4000 | 4000 | |
| 主軸通孔 (mm) | 45 | 45 | 45 | 45 | |
| 主軸傳動形式 | 皮帶 | 電主軸 | 皮帶 | 電主軸 | |
| 第二主軸 | 主軸鼻端 | 鼻端A2-5 | 鼻端A2-5 | 鼻端A2-4 | 鼻端A2-5 |
| 高轉速 (m/min) | 4000 | 4000 | 4000 | 4000 | |
| 主軸通孔 (mm) | 45 | 45 | 35 | 45 | |
| 主軸形式 (mm) | 皮帶 | 電主軸 | 皮帶 | 電主軸 | |
| 軸動力頭 | 動力頭傳動方式(mm) | 齒輪 | 齒輪 | 齒輪 | 齒輪 |
| 動手規格 (mm） | ER25 | ER25 | 三和刀塔 | ER25 | |
| 動力頭高轉速(m/mln) | 4000 | 4000 | 4000 | 4000 | |
| 第二軸動力頭 | 動力頭傳動方式 | 齒輪 | 齒輪 | 齒輪 | 齒輪 |
| 動手頭規格 | ER25 | ER25 | 三和刀shd 12 | ER25 | |
| 動力頭高轉速(m/mln) | 4000 | 4000 | 4000 | 4000 | |
| 雙主軸聯動加工精度 | 重復定位精度 (mm) | -0.004 | -0.004 | -0.004 | -0.004 |
| 刀架 | 刀柄規格 (mm) | 20*20 | 20*20 | 20*20 | 20*20 |
| 鎖孔刀架規格 (mm) | ¢20 | ¢20 | ¢20 | ¢20 | |
| 機床重量 | 設備凈重T) | ≈4 | ≈3 | ≈4 | ≈4 |
| 機床尺寸 | 長寬高(m) | 2.3X2X2.2 | 2.3X2.2X2.2 | 2.3X2X2.2 | 2.9X2.6X2.3 |
