CK6150X1000平軌數控車床（新代系統）
產品型號: CK6150X1000平軌數控車床（新代系統）
產品名稱： CK6150X1000平軌數控車床 品牌：大英新代
我們非常樂意為貴公司提供優質的產品以及全面的技術服務，敝司將保證產品質量，提供完善的售前、售后服務！ 如您有任何疑問，請隨時我聯系。
聯絡人： 溫先生 全國服務熱線：13929480028（帶微信功能，可加微信） QQ: 897154365 E-Mail: jyfactory@163.com http://www.china-cnc-lathe.com
|
品名 |
規格型號 |
單位 |
數量 |
單價（萬） |
稅點（17%） |
備注 |
|
平軌數控車床 |
CK6150X1000平軌數控車床 |
臺 |
|
|
|
|
付款方式：
交貨時間：
機床型號：CKNC-6150B-1000 機械三檔變速數控車床 配置報價

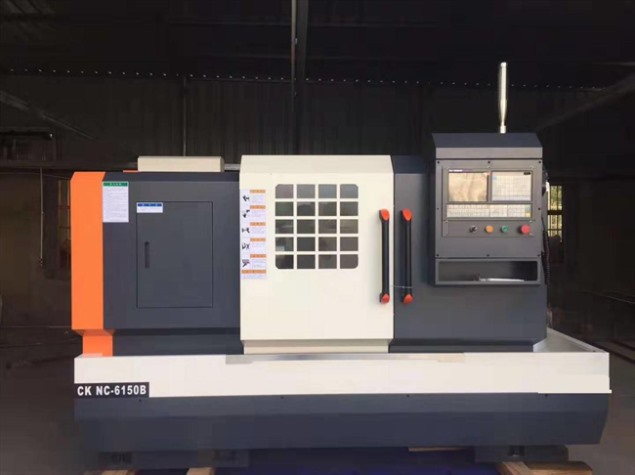

一、 CKNC-6150B機床外形圖
.
.
二、 價格
|
報價一： 選配（總價） |
|
大寫 |
|
備注： 含增值稅○ 不含稅● |
|
（備注） 以上報價：標準配置—（新代臺灣新代6TA）+ 手動250 卡盤）
|
||||
|
交期 |
定貨期為15-25個工作日貨到貴公司（如有特別要求簽合同時要特別說明） |
|||
|
付款方式 |
預付定金30%，貨到后安裝調試無誤付70%貨款一次性付清。（如有特別要求簽合同時要特別說明）（如有特別要求簽合同時要特別說明） |
|||
|
售后服務 |
保修壹年（提供電話支持和免費上門維修維護；免費提供配件和更換配件） |
|||
|
終身維護 |
終身維護（一年后提供電話支持，如果上門服務更換配件；只收材料費和人工費用）。 |
|||
|
其他 |
以上報價：以客戶指定要求報價；如果材料、要求變更，需重新報價與議價。 |
|||
三、運輸及準備事項
1、賣方負責把機床運送到買房指定地點。中途一切費用由賣方負責。
2、機床到買方指定地點后，卸車費用由買方負責，賣方協助卸車，和搬運到指定地點。
3、買方需要準備物品：抗磨液壓油（一臺機28L）、導軌油、切削液、齒輪油、電纜線等
四、基本參數
|
項目 |
單位 |
|
|
|
床身上最大回轉直徑 |
mm |
Ф500 |
|
|
滑板上最大工件回轉直徑 |
mm |
Ф290 |
|
|
床身導軌寬度 |
mm |
390 |
|
|
兩頂尖距 |
mm |
1000 |
|
|
有效加工長度（4/6工位） |
mm |
850 |
|
|
最大盤類車削 |
mm |
380 |
|
|
X軸行程 |
mm |
290 |
|
|
Z軸行程 |
mm |
1000 |
|
|
X/Z快移速度 |
mm/min |
4000/8000 |
|
|
X/Z軸伺服電機扭矩 |
N．m |
7/10 |
|
|
主軸轉速范圍 |
rpm |
L:45-180 M:180-750 H:600-1600 |
|
|
主軸頭形式 |
type |
A2-8 |
|
|
主軸通孔直徑 |
type |
Ф82 |
|
|
主軸內孔錐度 |
type |
公制90 1:20 |
|
|
手動卡盤及過孔 |
mm |
Ф250/80 |
|
|
液壓三爪卡盤及過孔 |
mm |
60 |
|
|
主軸電機功率 |
kw |
7.5 |
|
|
電動刀架形式 |
type |
4工位立式 |
|
|
刀具規格 |
mm |
25X25 |
|
|
尾座套筒直徑/行程 |
mm |
Ф75/150 |
|
|
尾座套筒孔錐度 |
mm |
MT-#5 |
|
|
加工精度 |
|
IT6 |
|
|
重復定位精度 |
mm |
X:0.012 Z:0.016 |
|
|
粗糙度 |
um |
Ra<=1.6 |
|
|
包裝外形尺寸 |
m |
2700*1700*1850 |
|
|
凈重/毛重 |
t |
2.6 |
2.8 |
五 、（1）標準配置
|
名稱 |
標準配置 |
品牌 |
備注 |
|
床腳 |
分體 |
|
|
|
主軸頭類型 |
A2-8 |
國產 |
|
|
數控系統 |
臺灣新代 |
6TA |
（客戶指定）增加費用：整套增加￥5000元(相對廣數與KND) |
|
X/Z軸伺服驅動 |
EP100-3A |
邁信 |
|
|
X/Z軸伺服電機 |
130STM7/130STM10 |
華大 |
|
|
X/Z軸絲桿聯軸器 |
EK2 |
瑪莎 |
|
|
X軸滾珠絲桿 |
2505 |
漢江/博特 |
|
|
Z軸滾珠絲桿 |
4010 |
漢江/博特 |
|
|
X軸絲桿軸承 |
760204 |
CSC |
|
|
Z軸絲桿軸承 |
760307 |
CSC |
|
|
自動潤滑泵 |
VERSA-III型3L |
滬潤 |
|
|
四工位電動刀架 |
LDB4 |
常州亞新 |
|
|
主軸電機 |
7.5KW |
南京巨磊 |
|
|
主軸變頻器 |
V350-4T0110 |
深圳四方 |
|
|
主軸編碼器 |
B-ZXF-1024BM |
長春禹衡光學 |
|
|
卡盤 |
手動250 |
環球 |
（廠家標準配置） |
（2）標準配置
|
標 準 配 置 STAND CONFIGURATION |
|
|
1 |
自動潤滑系統 |
|
2 |
工作結束警示燈 |
|
3 |
高靈敏度手輪 |
|
4 |
冷卻系統 |
|
5 |
工作燈照明 |
|
6 |
手動250卡盤 |
|
7 |
跟刀架 |
|
8 |
內六角扳手和說明書 |
六、選項配置——需另行計費
|
名稱 |
標準配置 |
品牌 |
備注 |
|
數控系統 |
臺灣新代 |
6TA |
（客戶指定）增加費用：整套增加￥5000元 |
|
液壓卡盤部分加裝與更改
|
液壓卡盤部分加裝與更改（含10寸卡盤、10寸中空回轉油缸、2個法蘭、1個液壓站） |
液壓卡盤(品牌：江蘇名卡） |
（客戶指定）增加費用：整套增加￥18000元 |
|
中心架1個 |
配件：中心架（一種￠20-￠120mm/第二種20-￠290mm |
國產 |
2000元/個 |
|
跟刀架 1個 |
配件：跟刀架 |
國產 |
1600元/個 |
|
活頂針1個 |
配件：活動頂尖（可以頂住，也可以轉動） |
國產 |
280元/個 |
|
排刀板
|
配件：（需加裝排刀板，可裝2個排刀座） |
國產 |
￥1500元/個 |
|
6工旋轉刀塔
|
四工位換成6工旋轉刀塔 |
國產 |
|
|
主軸通孔直徑￠103mm |
主軸通孔直徑￠103mm（可選項）整套￥18000元 |
國產 |
21000元/項個 |
七、隨機附件清單
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
卡盤專用扳手 |
|
1件 |
|
|
2 |
刀架專用扳手 |
|
1件 |
|
|
3 |
內六角扳手 |
|
1套 |
5件 |
|
4 |
螺絲刀 |
十字和一字 |
1套 |
各一件 |
|
5 |
開口扳手 |
17/19 22/24 |
2件 |
各一件 |
|
6 |
機床墊鐵 |
Ф160 |
6 |
|
八、隨機文件清單
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
機床檢驗合格證明書 |
|
1 |
|
|
2 |
機床機械使用說明書 |
|
1 |
|
|
3 |
機床電氣使用說明書 |
|
1 |
|
|
4 |
數控系統說明書 |
|
1套 |
|
本公司隨時在進行研究改進工作，因此保有隨時更改機床各項技術參數的權力，變更時恕不另行通知。謝謝！
九. 技術服務要求
a) 安裝調試：賣方負責在買方現場免費安裝、調試設備，并對操作維修人員現場進行免費培訓。
b) 技術支持：賣方提供有效的技術支持，可根據需方加工產品特性，進行加工程序優化及機床參數調整。為需方加工產品所用夾具、治具在設計應用方面，提供支持。
c) 保修期限：機床驗收后，機床提供12個月免費保修，保修期內免費提供零件及服務，且服務及時有效。
d) 服務時間承諾：賣方在接到機床故障報修24個小時內，售后服務人員到達現場處理。
e) 保修期滿后的技術支持：保修期滿后，賣方提供免費技術咨詢服務。
f) 保修期滿后的備件供應: 保修期滿后，賣方可長期向買方提供全面優惠的易損維修配件。且維修配件以賣方的采購成本價向買方提供。
十.驗收標準及驗收程序
1. 驗收標準：按技術要求及參數，要求進行。
2. 驗收程序：
2.1 在賣方工廠調試完畢，買方可進行預驗收，檢驗幾何精度和定位精度并加工標準試件，實現加工精度和加工范圍，檢驗合格后雙方簽字生效方可發貨。
2.2 在買方工廠安裝、調試完備進行最終驗收，按國標（GB/T18400.2-2010）和技術協議內容檢驗設備幾何和位置精度并加工標準試件，檢驗所加工產品精度，檢驗合格后，雙方簽字生效。
2.3 檢驗結果，以終驗收為準。
十一、交貨及驗收
7.1客戶可到本工廠進行機器驗收(費用由買方自行負責).
7.2貨物驗收地點為：供方工廠。供方運送貨物到需方指定地點時，需方應簽章確認《貨物運輸協議書》，否則，供方有權拒絕交貨，并視為需方違約，交貨時間以貨運單上簽寫的日期為準，需方應按本合同規定的時間支付貨款。若有質量異議應在收到貨物后七日內書面向供方提出，否則視為質量合格。
十二、售后服務
8.1 自貨物交付之日起，壹年內承擔因產品本身質量問題的保修責。
8.2 若為使用單位，使用不當或改裝后所造成之非自然損壞，不在以上保固范圍內，用戶必須支付維修成本。
8.3超過保修期后，公司也將不定期的安排人員前往質量跟蹤。如需更換零件原則上收取成本費用。
8.4備品備件：我公司常年為用戶提供備品備件，我們在公司設有常用備件庫，可以在24小時內提供常用備件。個別特殊備件將在48小時內運到本公司，并送至需方工廠。即使是需方誤操作產生的故障我們也本著一貫服務宗旨：先解決問題，然后再協商其它問題的原則。
8.5應急響應：我們本著一切服務從于用戶的思想，全方位為用戶服務，我們?yōu)橛脩籼峁┑牟粌H僅是無力產品，更重要的是服務和企業文化是交流，我們承諾在接到用戶通知后2小時做出答復，維修人員24h到達現場，并解決問題。
