CKNC-40H/750全無極變速數控車床   產品介紹

目 錄



一、 機床外形圖

二、 機床簡介

三、 機床結構及配置特點

四、 主要技術參數

五、 數控系統主要功能

六、 配置及可選清單

七、 隨機附件清單

八、 隨機文件清單

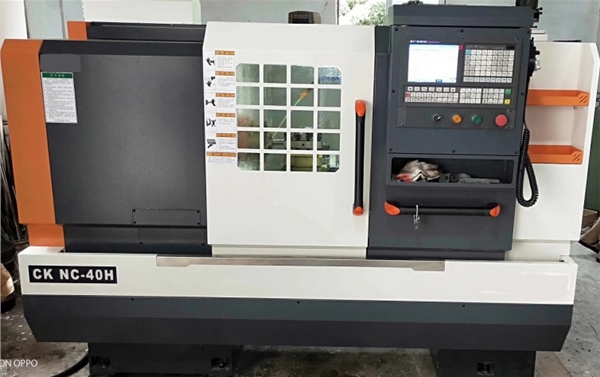

 一、 機床外形圖

1. 機床簡介

   CKNC-40H 經濟型數控車床是我廠經濟型系列數控產品之一，是由伺服電機驅動的兩軸簡式數控車床。該系列車床其主軸箱采用獨立主軸結構，可無級調速, 能夠自動完成零件的內外圓柱面、任意圓錐面、圓弧面、端面和公、英制螺紋等加工。具有整機剛性強、精度穩定性好、熱穩定性佳、精度保持性好等優良特性。適用于批量大、加工精度高、尺寸一致性要求較高的零件加工。是一種高效率、高精度、高質量、高效益、低成本機床。

   機床采用機、電、液一體化結構，整機布局緊湊合理，其高轉速、高精度和高剛性，為用戶在使用中提供了高效率和高可靠性，關鍵的外購件都進行招標采購，選用知名廠家的產品，保證機床的精度和可靠性。整機采用封閉式全防護結構，符合人機工程學的原理，宜人性好，便于操作, 有利于安全生產和減少對生產作業環境的污染。

   機床配有多點定量自動潤滑系統，能有效減少熱變形的影響，保證加工精度。

   本機床可配備國產 GSK/HNC/KND 數控系統及進口 FANUC/SIEMENS/MITSUBI等數控系統，具有可靠的控制性。

   三、機床結構及配置特點

   1．鑄件

   本機床鑄件均采用優質樹脂砂造型、高強度優質鑄鐵，整體式加大床腳結構而且采用箱形或蜂窩狀結構，并布置有足夠加強筋板，且經過兩次人工時效處理床身導軌表面經淬火處理，硬度達 HRC50，穩定性好，強度高，各項精度穩定可靠，最終使機床得到高剛性和長久穩定的精度。高剛性及高穩定性的床身為整機的高精度提供了有力保證。床鞍、滑板滑動導軌面貼塑處理，使得動、靜摩擦系數接近，避免了低速爬行現象的發生。


   2．主軸

   采用獨立式主軸，可全無級調速,。主電機通過皮帶將動力傳至主軸，消除由于電機振動、發熱對零件加工精度的影響。

   主軸軸承支撐軸徑按軸承內環配磨，主軸箱體孔按軸承外環配鏜，確保其配合間隙達到設計要求。先進的主軸結構加上完善的工藝措施，確保主傳動系統具有高的剛度和回轉精度，高的精度保持性。

   3．刀架

   前置立式四工位電動刀架，或臥式六工位電動刀架。可根據用戶需要，配置常州亞興、沈陽精誠等廠家刀架。

   4．進給系統

   X、Z軸進給采用伺服電機通過彈性聯軸器與滾珠絲杠直連。而且滾珠絲杠兩端支撐軸承均采用高剛度角接觸軸承并進行絲杠預拉伸，因此在滾珠絲杠長期高速轉動時，能有效地降低加工精度誤差，長時間保持高的加工精度。

   5．操作站

   操作站為集成可隨防護門移動，也可固定。配合外掛手持單元，操作方便。進口系統配備集成操作面板，鍵位設置合理，操作便捷。

   6．防護

   雙開門式防護系統，對人員起到有效安全保障，并有效防止冷卻液的滲漏，保持環境清潔。并可根據用戶需求配置安全門鎖。

   7．潤滑

   潤滑采用定時集中供油潤滑系統，整個系統以壓力供油，其各處潤滑的分配不隨溫度和粘度的變化而變化，只與節流分配器的流量有關，各潤滑點均能得到充分的潤滑。



   8．冷卻、排屑系統

   機床配備大功率水泵，保證良好的冷卻效果。大斜面排屑口有效防止鐵屑堆積，采用人工排屑方式

   9．數控系統

   選用 FANUC、SIEMENS、三菱、廣州數控、北京凱恩帝、華中等數控系統，控制精度高、可靠性高。有中文支持、人機對話、故障診斷、自動報警并提示等功能。并選用德力西、施耐德等知名品牌電氣配套件，確保機床的安全性和可靠性。電路的動力系統均有保險功能以保障人身和設備安全。電路設計符合國家標準，并能滿足 CE認證要求。

   10．電氣系統

   機床電氣設計符合 GB-5226.1電氣標準。充分考慮了電磁兼容性，有效防止干擾等故障源。電磁閥 電源與系統 24V直流電源獨立設計，有效保障數控系統運行的安全性。

   電路的動力回路，均有過流、短路保護，機床相關動作都有相應的互鎖，以保統障設備和人身安全。運行的安全性。

   電氣元件選用具有 CE認證標志的產品，從而確保機床的安全性、可靠性。產品，布線合理，外圍線纜防護充分，從源頭提高了整機的可靠性。

   電氣系統具有自診斷功能，操作及維修人員可根據指示燈及顯示器等隨時觀察到機床各部分的運行狀態。

   對機床高品質的要求始終貫穿整個生產過程，每一個部件都經過徹底的檢查和測試；這些數據對于產品的研發提供了不可缺少的主要部分，通過連續監控和數據收集，云南茗尊科技有限公司不斷地優化工程技術、設計和生產制造方法，以確保每臺機床的質量。

2. 主要技術參數

   1.基本參數

項目	單位
床身上最大回轉直徑	mm	Ф410
滑板上最大工件回轉直徑	mm	Ф210
床身導軌寬度	mm	335
兩頂尖距	mm	750
有效加工長度（4/6工位）	mm	500
最大盤類車削	mm
X軸行程	mm	230
Z軸行程	mm	750
X/Z快移速度	mm/min	4000/8000
X/Z軸伺服電機扭矩	N．m	5.5/7
主軸轉速范圍	rpm	2000（全無極）
主軸頭形式	type	A4-6
主軸通孔直徑	type	Ф58
主軸內孔錐度	type	MT6#
手動卡盤及過孔	mm	Ф200/65
液壓三爪卡盤及過孔	mm	35
主軸電機功率	kw	5.5(伺服主電機)
電動刀架形式	type	4工位立式
刀具規格	mm	25X25
尾座套筒直徑/行程	mm	Ф65/150
尾座套筒孔錐度	mm	MT-4#
加工精度		IT6
重復定位精度	mm	X:0.012 Z:0.016
粗糙度	um	Ra<=1.6
包裝外形尺寸	m	2500*1500*1700
凈重/毛重	t	1.6	1.8

五、數控系統主要功能

快速定位可調 0%，25%，50%，100%

直線/圓弧/螺紋插補

最小輸入單位 0.001mm

軟限位

反向間隙補償

恒線速切削

刀具半徑/長度補償

分/轉進給切換

坐標系偏移

用戶宏程序





六 、標準配置及可選配置清單

1.標準配置

名稱	標準配置	品牌	備注
床腳	整體床腳
主軸頭類型	A2-6	國產
數控系統	980TB3i	廣數GSK
X/Z軸伺服驅動	GS2000	廣數
X/Z軸伺服電機	130STM7/130STM10	廣數
X/Z軸絲桿聯軸器	EK2	瑪莎
X軸滾珠絲桿	2505	漢江/博特
Z軸滾珠絲桿	3210	漢江/博特
X軸絲桿軸承	760204	CSC
Z軸絲桿軸承	760205	CSC
自動潤滑泵	VERSA-III型3L	滬潤
四工位電動刀架	LDB4	常州亞新
主軸電機	5.5KW伺服電機	阿爾法
主軸伺服驅動器		阿爾法
主軸編碼器	B-ZXF-1024BM	長春禹衡光學
卡盤	手動200	環球



2.可選配置（正常交貨期）

名稱	可選配置	品牌	備注
床腳
主軸頭類型
潤滑	容積式潤滑系統	滬潤
數控系統	980TDi	廣數GSK
	6TA	臺灣新代
	K1000TDi	凱恩帝
主軸電機	7.5KW主軸伺服
卡盤	手動250	環球
	中空液壓卡盤



七、隨機附件清單

序號	名稱	規格	數量	備注
1	卡盤專用扳手		1件
2	刀架專用扳手		1件
3	內六角扳手		1套	5件套
4	螺絲刀	十字和一字	1套	各一件
5	開口扳手	17/19  22/24	2件	各一件
6	機床墊鐵	Ф160	6



八、隨機文件清單

序號	名稱	規格	數量	備注
1	機床檢驗合格證明書		1
2	機床機械使用說明書		1
3	機床電氣使用說明書		1
4	數控系統說明書		1套
